1.ACFM技術原理

ACFM技術基于電磁感應原理，其核心思想是在被測導體表面施加均勻的交流電流（通常頻率在1-10kHz），電流在遇到缺陷（如裂紋）時會發生畸變，從而在缺陷周圍產生可測量的磁場擾動，如圖1所示。

1-電流在裂紋兩端聚集時，Bx出現凸起；2-電流在裂紋尖端順時針旋轉時，Bz出現波峰；3-電流從裂紋底部終過時，Bx出現波谷；4-電流在裂紋尖端逆時針旋轉時，Bz出現波谷；5-缺陷；6-待檢工件；7-傳感器；8-激勵線圈。

圖1 ACFM檢測原理示意圖

2.使用說明

2.1啟動步驟

1.將探頭與主機通過雷莫連接線連通（注意：連接線公頭與母頭的紅點需對齊）；

2.按下主機的電源開關（電源開關位于主機背部）；

3.啟動主機，打開檢測軟件；

4.完成檢測后，關閉軟件，關閉主機，取下探頭與雷莫連接線（注意：雷莫連接線切勿強行拔出）。

2.2軟件操作

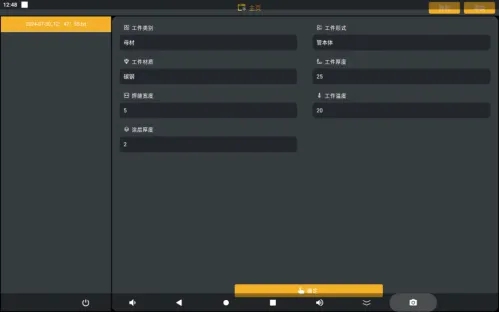

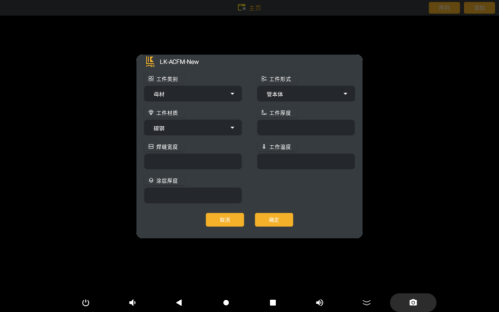

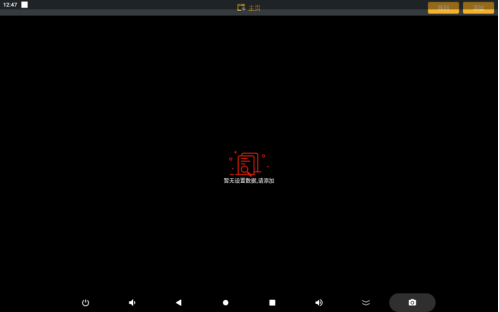

2.2.1配置頁

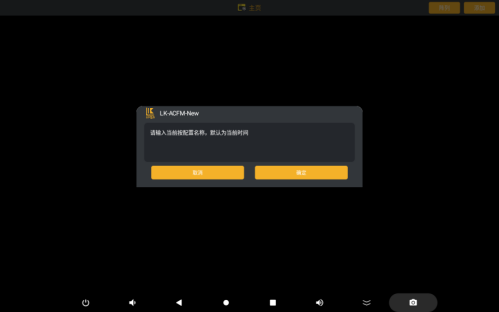

用戶首次打開程序需要配置常用屬性（例如焊縫寬度、工作溫度等），點擊右上角“添加”按鈕，在彈窗頁面輸入或選擇屬性（屬性配置完成點擊確定即可將文件保存本地，文件名稱為當前時間，也可手動設置）。如果已經配置完成，可從左側列表選擇相應配置文件，點擊確認即可。

圖2 配置界面圖

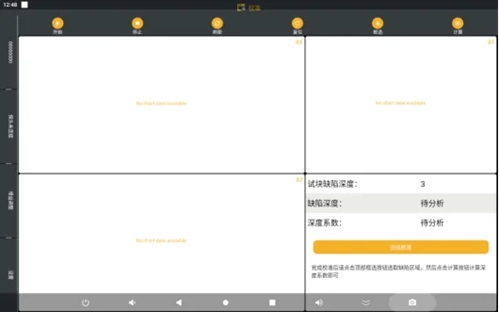

2.2.2校準頁

校準分為三個功能區域，分別是頂部操作區、左側配置區和中間數據顯示區域。

頂部操作區：開始、停止、刷新、復位等操作按鈕。

左側配置區：由上至下分別為探頭類型（具體可對照探頭參照表或探頭標簽）、探頭連接狀態、增益調整和設置按鈕。

數據顯示區：顯示Bx、Bz信號和蝶形圖，檢測深度、深度系數等。

圖3 校準頁圖

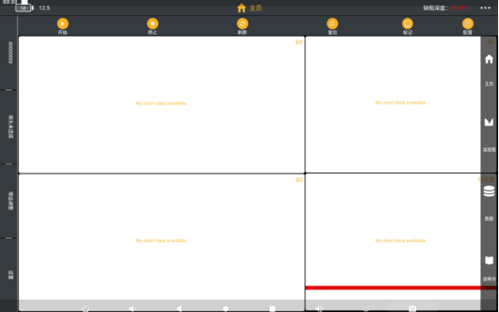

2.2.3主頁

主頁界面如圖所示，最上層為狀態欄，顯示儀器電量、缺陷深度、界面顯示按鈕等。

第二層為操作按鈕，代表不同功能和操作。

最左側為探頭狀態欄，顯示探頭型號、連接信息、激勵狀態和激勵參數設置。

信號界面分為四部分，左上為Bx信號圖像，左下為Bz信號圖像，代表探頭獲得的不同方向磁感應強度分量。右上為蝶形圖，即Bz-Bx圖，可輔助缺陷判定。右下為特征信號圖。

圖4 主頁圖

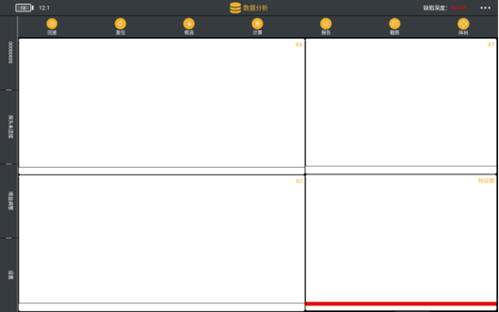

2.2.4數據分析頁

數據分析頁狀態欄與主頁一致，按鈕有所變化。

圖5 數據分析頁

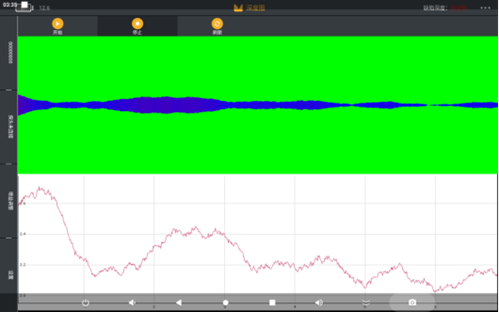

2.2.5深度頁

深度頁狀態欄與主頁一致，按鈕有所變化。

分為兩部分，上方為等值線彩色圖，下方為Bz信號圖。

圖6 深度頁

2.2.6基礎操作

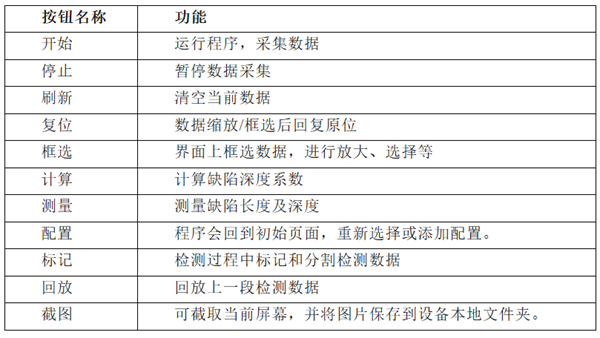

基礎按鍵包括開始、暫停、停止、刷新、復位等，具體按鈕和功能見下表。

2.2.7報告頁

點擊報告按鈕，彈窗輸入操作人員、工程名稱、管道名稱和報告名稱，點擊確定即可根據配置信息和檢測數據生成報告，并將報告保存到設備本地文件夾。

圖7 報告生成圖
